Deskripsi Produk:
Tali dikepang microfiber
Harga: Harga berubah karena spesifikasi, biaya bahan dan nilai tukar. Tolong beri saya informasi kontak Anda, saya akan memperbarui harga terbaru untuk Anda

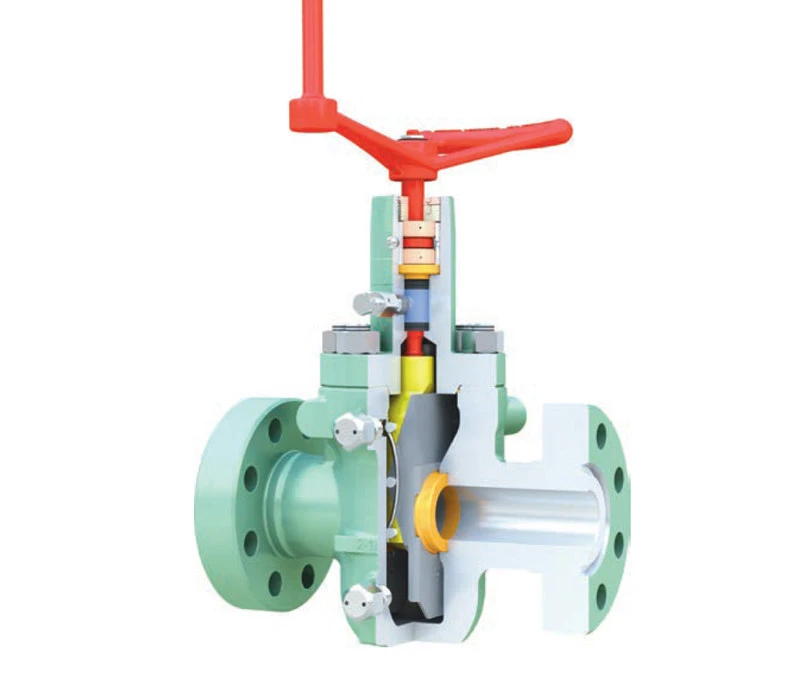

Katup gerbang paralel adalah katup geser dengan anggota penutup-gerbang berwajah-pararel. Anggota penutup ini dapat terdiri dari cakram tunggal atau cakram kembar
Gaya yang menekan piringan ke dudukan dikendalikan oleh tekanan fluida yang bekerja pada piringan terapung atau tempat duduk terapung. Dalam kasus katup gerbang paralel cakram kembar, gaya ini dapat dilengkapi dengan gaya mekanis dari mekanisme penyebaran antara cakram.
Salah satu keuntungan dari katup gerbang paralel adalah resistensinya yang rendah terhadap aliran, yang dalam kasus katup-bore penuh mendekati pipa lurus yang panjangnya pendek. Karena cakram meluncur melintasi permukaan kursi, katup gerbang paralel juga mampu menangani cairan, yang membawa zat padat dalam suspensi. Mode operasi katup ini juga memberlakukan beberapa batasan pada penggunaan katup gerbang paralel:
• If fluid pressure is low, the seating force may be insufficient to produce a satisfactory seal between metal-to-metal seatings.
Pengoperasian katup yang sering dapat menyebabkan keausan berlebihan pada permukaan tempat duduk, tergantung pada besarnya tekanan fluida, lebar permukaan tempat duduk, pelumasan cairan yang akan disegel, dan ketahanan aus dari bahan tempat duduk. Untuk alasan ini, katup gerbang paralel biasanya digunakan untuk operasi katup yang jarang terjadi saja.
Cakram yang dipandu secara longgar dan komponen cakram yang longgar akan cenderung bergetar hebat saat menggeser aliran berkepadatan tinggi dan kecepatan tinggi.
Kontrol aliran dari piringan melingkar yang berjalan melintasi aliran melingkar pas- menjadi memuaskan hanya antara posisi tertutup 50 persen dan posisi tertutup penuh. Untuk alasan ini, katup gerbang paralel biasanya digunakan hanya untuk-tugas tidak aktif, meskipun beberapa jenis katup gerbang paralel juga telah disesuaikan untuk kontrol aliran, misalnya, dengan mem-V-port dudukan.
Yang terakhir adalah katup-bore penuh, yang berbeda dari yang pertama karena cakram menyegel rongga badan katup terhadap masuknya zat padat baik pada posisi katup terbuka maupun tertutup. Oleh karena itu, katup semacam itu dapat digunakan dalam saluran pipa yang harus dikikis.
Katup Gerbang Paralel Konvensional
Salah satu yang paling terkenal adalah katup yang ditunjukkan, yang biasa disebut sebagai katup gerbang geser paralel. Bagian penutup terdiri dari dua cakram dengan pegas di antaranya. Tugas pegas ini adalah untuk menjaga tempat duduk hulu dan hilir dalam kontak geser dan untuk meningkatkan beban tempat duduk pada tekanan fluida rendah. Cakram dibawa dalam mata sabuk dengan cara yang mencegah penyebarannya yang tidak terkendali saat bergerak ke posisi katup terbuka penuh.
Bagian aliran katup gerbang geser paralel khusus ini berbentuk venturi. Celah antara dudukan katup yang terbuka penuh dijembatani oleh lubang untuk memastikan aliran yang lancar melalui katup. Keuntungan yang ditawarkan oleh konstruksi ini termasuk tidak hanya ekonomi konstruksi tetapi juga upaya operasi yang berkurang dan biaya perawatan yang lebih rendah. Satu-satunya kelemahan adalah sedikit peningkatan kehilangan tekanan di katup.
Tegangan duduk mencapai nilai maksimumnya ketika katup hampir tertutup, di mana posisi penurunan tekanan melintasi katup mendekati maksimum; tetapi area tempat duduk yang saling bersentuhan hanya sebagian dari total area tempat duduk. Saat cakram bergerak di antara tiga-perempat tertutup ke posisi katup yang hampir tertutup, cairan yang mengalir cenderung memiringkan cakram ke lubang dudukan, sehingga keausan berat dapat terjadi di lubang dudukan dan di tepi luar cakram. Untuk menjaga tegangan tempat duduk dan keausan tempat duduk dalam batas yang dapat diterima, lebar tempat duduk harus dibuat lebar yang sesuai. Meskipun persyaratan ini bersifat paradoks karena lebar tempat duduk harus cukup kecil untuk mencapai tegangan tempat duduk yang tinggi tetapi cukup lebar untuk menjaga keausan tempat duduk dalam batas yang dapat diterima, keketatan cairan yang dicapai oleh katup ini memenuhi kriteria kebocoran dari kelas uap, asalkan tekanan fluida tidak terlalu rendah.
Parallel slide gate valves have other excellent advantages: the seatings are virtually self-aligning and the seat seal is not impaired by thermal movements of the valve body. Also, when the valve has been closed in the cold condition, thermal extension of the stem cannot overload the seatings. Furthermore, when the valve is being closed, a high accuracy in the positioning of the discs is not necessary, thus an electric drive for the valve can be travel limited. Because an electric drive of this type is both economical and reliable, parallel slide gate valves are often preferred as block valves in larger power stations for this reason alone. Of course, parallel slide gate valves may be used also for many other services such as water, in particular boiler feed water—and oil.
Variasi dari katup gerbang geser paralel yang digunakan terutama di AS dilengkapi dengan bagian penutup seperti yang ditunjukkan. Bagian penutup terdiri dari dua cakram dengan mekanisme pengikat di antaranya, yang jika bersentuhan dengan bagian bawah badan katup, membuat cakram terpisah. Saat katup dibuka kembali, mekanisme pengganjal melepaskan cakram. Karena sudut baji harus cukup lebar agar baji dapat lepas sendiri-, beban tempat duduk tambahan dari gerakan pengganjal dibatasi.
Untuk mencegah cakram menyebar sebelum waktunya, katup harus dipasang dengan batang tegak. Jika katup harus dipasang dengan batang vertikal ke bawah, baji harus disangga dengan tepat oleh pegas.
Karakteristik kinerja yang dikaitkan dengan katup gerbang geser paralel juga berlaku sebagian besar untuk katup ini. Namun, padatan yang dibawa oleh cairan yang mengalir dan zat lengket dapat mengganggu fungsi mekanisme wedging. Juga, perpanjangan termal batang dapat membebani tempat duduk. Katup digunakan terutama dalam layanan gas, air, dan minyak.
Katup gerbang paralel konvensional juga dapat dilengkapi dengan tempat duduk lunak, seperti pada katup yang ditunjukkan. Anggota penutup di sini terdiri dari cakram yang membawa dua cincin tempat duduk mengambang yang dimuat-pegas. Cincin ini dilengkapi dengan cincin O-ikat di muka dan cincin O-kedua di pinggiran. Saat cakram bergerak ke posisi tertutup, cincin O-di muka cincin tempat duduk mengambang menyentuh dudukan bodi dan menghasilkan segel cairan awal. Tekanan fluida yang bekerja di bagian belakang cincin tempat duduk kemudian memaksa tempat duduk menjadi kontak yang lebih dekat.
Karena area tidak seimbang di bagian belakang cincin apung lebih kecil dari area lubang dudukan, beban dudukan untuk tekanan fluida dan ukuran katup yang diberikan lebih kecil daripada di katup yang dijelaskan sebelumnya. Namun, katup mencapai tingkat keketatan fluida yang tinggi melalui cincin O-bahkan pada tekanan fluida rendah. Prinsip penyegelan ini juga memungkinkan double block dan bleed.
